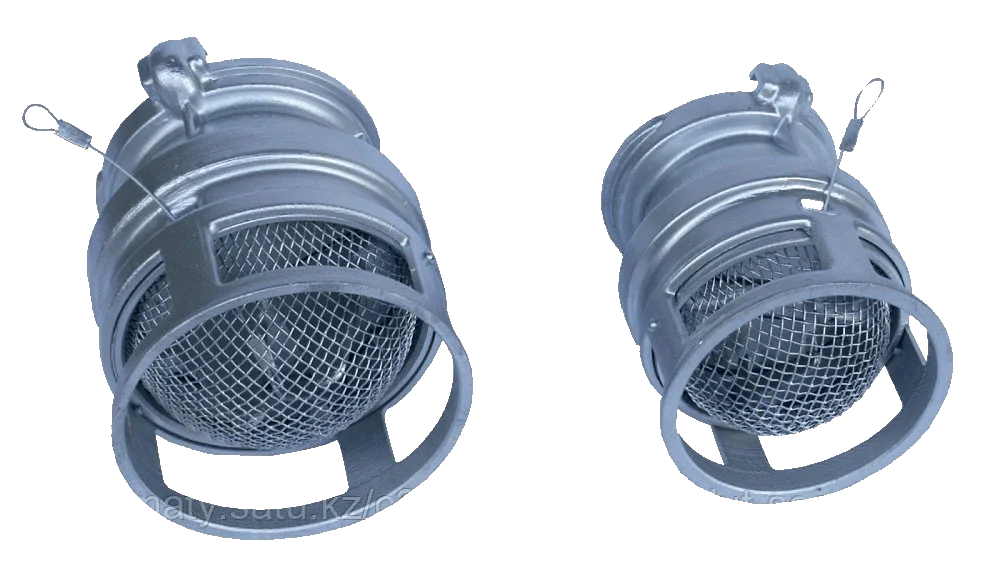

Сетка всасывающая СВ-125

Сетки всасывающие

Сетки всасывающие предназначены для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, которые могут засорить и повредить насос, а также для удержания воды во всасывающей линии при кратковременном прекращении ее подачи или при заливки насоса водой перед запуском его с неисправным всасывающим вакуум-аппаратом

Пропуск воды через клапан при вертикально расположенной сетке с всасывающей линией определяется понижением уровня столба воды на высоте 1м от соединительной головки сетки, который не должен превышать 30 мм в течение двух минут.

Модели различаются по техническим характеристикам: диаметром условного прохода, рекомендуемой подачей насоса, коэффициентом сопротивления и габаритными размерами. Заводы выпускают всасывающие сетки трех типоразмеров:

СВ-80 для переносных мотопомп и ручных пожарных насосов;

СВ-100 и СВ-125 для пожарных автомобилей, прицепных мотопомп и шестереночных насосов, а также для коммунальных машин.

Всасывающая сетка состоит из корпуса, верхняя часть которого имеет штуцер для присоединения соединительной всасывающей головок, обратного клапана, рычага для поднятия клапана и решетки. Корпус изготовлен из алюминиевого сплава. На корпусе каждой сетки должна быть выполнена маркировка, содержащая: наименование или товарный знак предприятия-изготовителя; условное обозначение сетки; год выпуска; название страны-изготовителя.

Пропуск воды через клапан при вертикально расположенной сетке с всасывающей линией определяется понижением уровня столба воды на высоте 1м от соединительной головки сетки, который не должен превышать 30 мм в течении двух минут.

Всасывающую сетку присоединяют к всасывающим рукавам с помощью соединительной головки нужного диаметра.

Срок службы сеток до списания - не менее 8 лет.

Технические характеристики
